Робот для покраски дверей
Производитель «Астрамаляр» · Омск
Astra Spray 4000
Astra Spray 4000
4050000
р.
р.
Автоматическое нанесение грунта, эмали и лака на пласть, торцы и рельеф дверных полотен. Робот оборудован модулем автоматического переворота дверного полотна с целью окрашивания двери со всех сторон за одну установку.
Кантователь и пусконаладочные работы входят в стоимость.
Базовая комплектация
* Дополнительные опции оплачиваются отдельно.
Подготовка под ваши требования — до 2 месяцев, в зависимости от сложности и функционала. Без НДС · УСН. Доставку организует покупатель.
База в наличии
Консультация
Производитель «Астрамаляр» · Омск
Astra Spray 4000
Кантователь и пусконаладочные работы входят в стоимость.
Базовая комплектация
* Дополнительные опции оплачиваются отдельно.
Подготовка под ваши требования — до 2 месяцев, в зависимости от сложности и функционала. Без НДС · УСН. Доставку организует покупатель.
База в наличии
Консультация
Производитель «Астрамаляр» · Омск
Astra Spray 4000
ОБОРУДОВАНИЕ ДЛЯ ОКРАСКИ ДВЕРЕЙ
Дверные полотна большого размера
Astra Spray 4000 автоматизирует нанесение ЛКМ на дверные полотна различного размера. Надёжная система крепления удерживает полотно во время переворота. Робот для окрашивания дверей со всех сторон наносит ЛКМ на полотна размером от 1500 × 1200 до 3000 × 1200 мм.
- Пласть и торцыПо плоскости работают два пистолета. Торцы окрашивает один; оба распылителя поворачиваются синхронно.
- Поворот дверного полотнаМодуль переворота надёжно удерживает полотно за короткие торцы и поворачивает его вокруг продольной оси на 180–365°.
- Привод модуля переворотаПривод может осуществляться как сжатым воздухом так и с использованием электромеханического привода
Управление нанесением
Автоматически меняется угол и давление
При переходе от плоскости к торцам и рельефу программа меняет угол краскораспылителей и давление воздуха самостоятельно. Пропорциональный клапан SMC регулирует воздух, а электронное управление подачей материала уменьшает число ручных настроек в цикле.
Робот "умеет" задействовать сразу все свои степени свободы, что даёт возможность окрашивать арочные и круглые двери.
Робот "умеет" задействовать сразу все свои степени свободы, что даёт возможность окрашивать арочные и круглые двери.
- ПлоскостьТраектория, факел и подача материала задаются под поверхность и выбранный ЛКМ. По пласти работают два распылителя.
- Торцы и рельефОдин пистолет окрашивает торцы. Угол и давление воздуха меняются по программе без ручной перенастройки между участками.
- Арки и круглые двериПять осей позволяют настраивать положение распылителей для арочных и круглых дверей. Доступ к рельефу оценим по геометрии детали и системе нанесения.
Проверим применимость
Получите предложение для окраски дверей
Получите предложение для окраски дверей
Для первого шага достаточно телефона. Уточним размеры полотен, материал покрытия и желаемый выпуск, подберём вытяжку.
Дверной комплект под ключ: робот, две системы подачи, модуль переворота и пусконаладка. Вытяжка и доставка согласуются отдельным чеком.
Дверной комплект под ключ: робот, две системы подачи, модуль переворота и пусконаладка. Вытяжка и доставка согласуются отдельным чеком.
Получить предложение
Оставьте телефон. Свяжемся, уточним задачу и подготовим предложение. Email — по желанию.
Оставьте телефон. Свяжемся, уточним задачу и подготовим предложение. Email — по желанию.
Конструкция и рабочая зона
Характеристики Astra Spray 4000
Характеристики Astra Spray 4000
Стойки кантователя смещаются друг относительно друга. Рабочую зону, фиксацию и доступ распылителей согласуем по геометрии двери.
Окраска полотна, торцов и рельефа
Робот для покраски дверей подбирается под размеры и конструкцию полотна. Для гладкой поверхности, филёнки, фрезеровки и торца задаются соответствующие траектории. По пласти работают два пистолета, по торцу — один; оба распылителя поворачиваются синхронно и связаны друг с другом одним механизмом. Доступ к глубоким углублениям оцениваем по геометрии детали и системе нанесения.
Как организовать двустороннюю обработку
Модуль переворота входит в стоимость. Он удерживает полотно за короткие торцы и поворачивает вокруг продольной оси на 180–365°. Исполнение привода может быть пневматическое или электромеханическое; вариант фиксации согласуем по массе, толщине и геометрии двери.
В цикл входят ручная загрузка детали в станок, автоматическое нанесение покрытия, необходимая выдержка (если требуется для глянца) и окрашивание второй стороны.
В цикл входят ручная загрузка детали в станок, автоматическое нанесение покрытия, необходимая выдержка (если требуется для глянца) и окрашивание второй стороны.
Размеры и производственный цикл
Модуль переворота рассчитан на полотна от 1500 × 1200 до 3000 × 1200 мм. Общие геометрические пределы платформы: до 3600 × 1600 мм по плоскости, до 3200 × 1200 мм по торцам и 450 мм по оси Z.
Скорость перемещения манипулятора до 120 м/мин в холостую и до 60 м/мин с работающим факелом.
Выпуск дверей рассчитываем по полному циклу с загрузкой и межслойными операциями.
Скорость перемещения манипулятора до 120 м/мин в холостую и до 60 м/мин с работающим факелом.
Выпуск дверей рассчитываем по полному циклу с загрузкой и межслойными операциями.
Под ваш лак и эмаль
В дверной комплект станка входят две системы подачи: навесные бачки и нагнетательный бак. Бачки удобны для небольших партий и частой смены цвета: меньше остаток ЛКМ и проще промывка.
Систему нанесения подбираем под марку грунта, эмали или лака, вязкость и требования к поверхности. В цену входит конвекционное распыление, но по желанию заказчика установим AirMax если требуется.
В подготовку проекта включаем настройку траекторий и режимов, требования к чистой зоне, воздуху, вентиляции и сушке.
Систему нанесения подбираем под марку грунта, эмали или лака, вязкость и требования к поверхности. В цену входит конвекционное распыление, но по желанию заказчика установим AirMax если требуется.
В подготовку проекта включаем настройку траекторий и режимов, требования к чистой зоне, воздуху, вентиляции и сушке.
Состав оборудования
Дверной комплект Astra Spray 4000
Дверной комплект Astra Spray 4000
Пусконаладка входит в стоимость. Вытяжная вентиляция и водяная завеса подбираются отдельно. Доставку организует покупатель собственными силами или с помощью ТК и берет ответственность на себя.
Фотографии оборудования
Фото робота окраски дверей
Фото робота окраски дверей

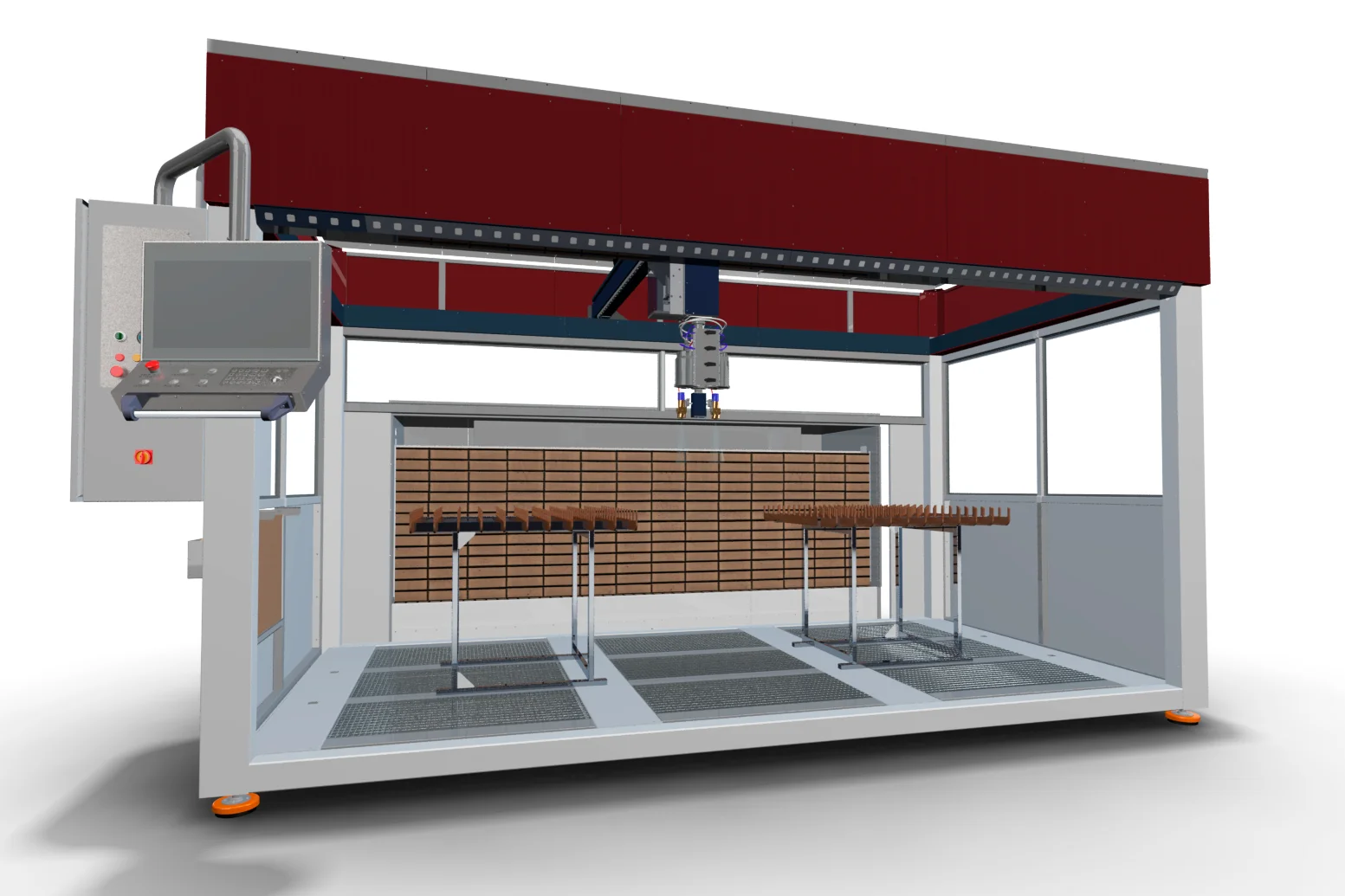

На фотографиях базовая платформа Astra Spray 4000 с пиновыми столами. Дверной комплект оснащается отдельным модулем переворота.

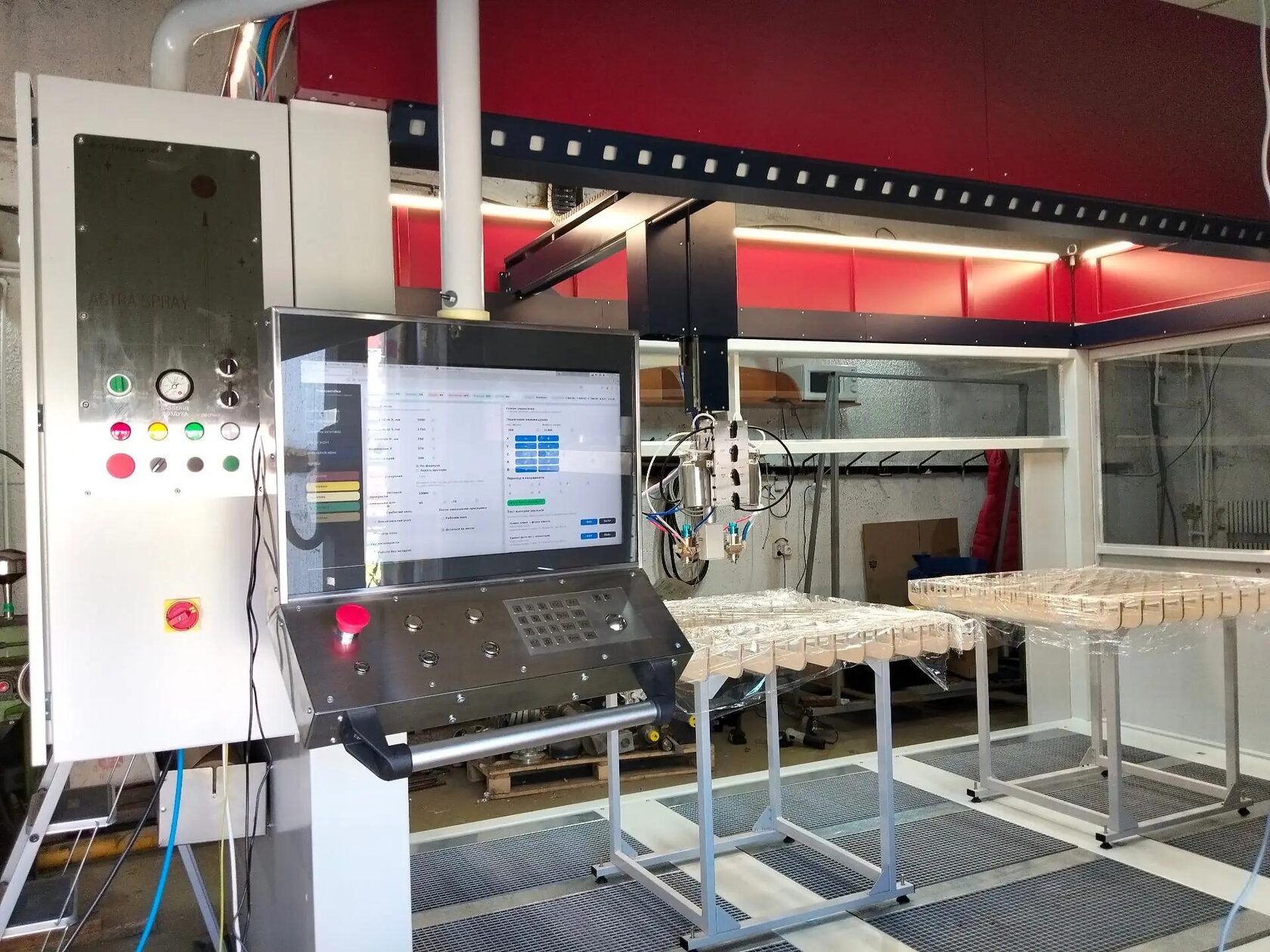

- Рабочая зона Astra Spray 4000Пульт управления и пиновые столы для укладки деталей.

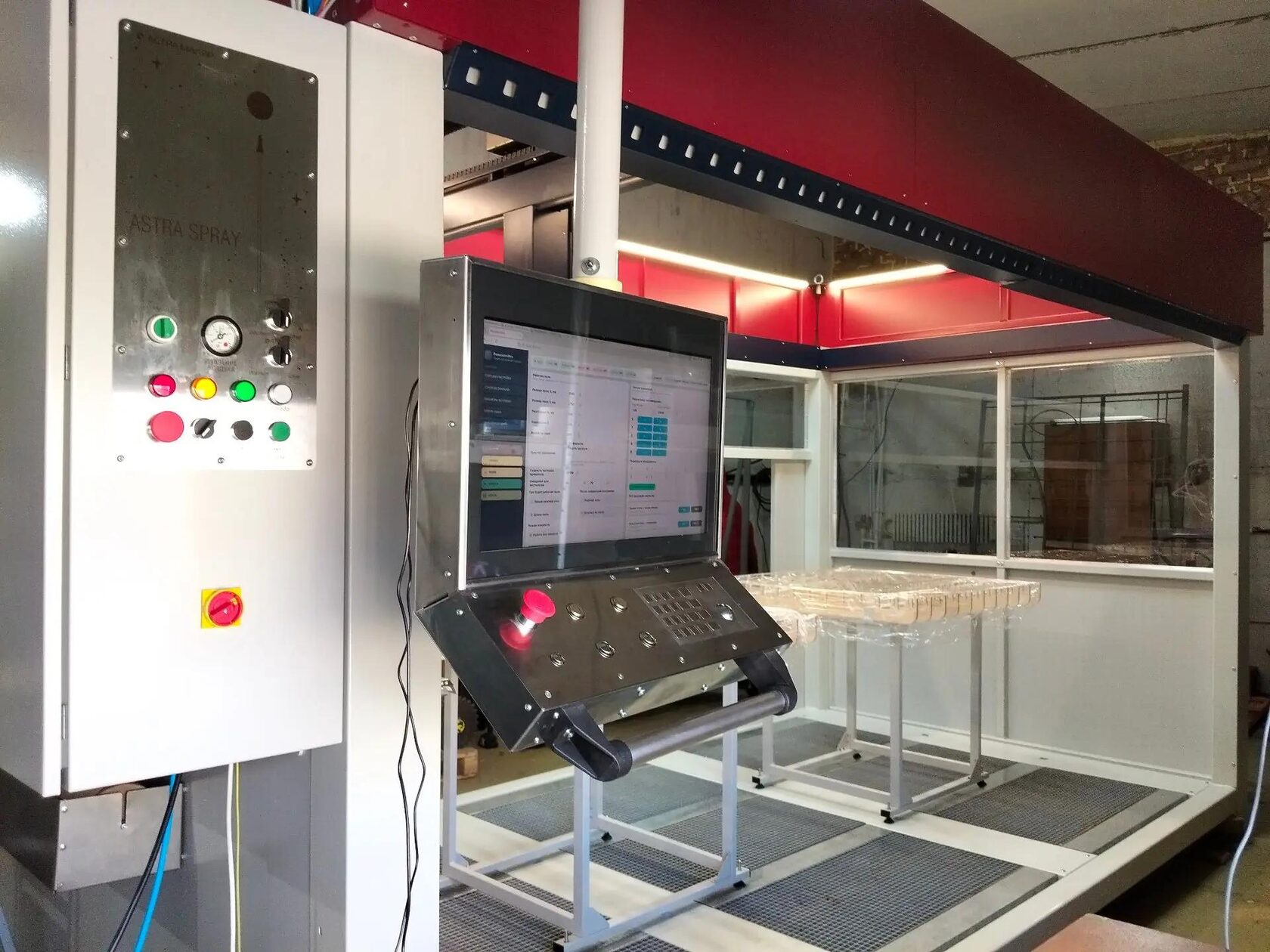

- Консоль оператораРазмещение изделий на пиновых столах и доступ к панели управления.

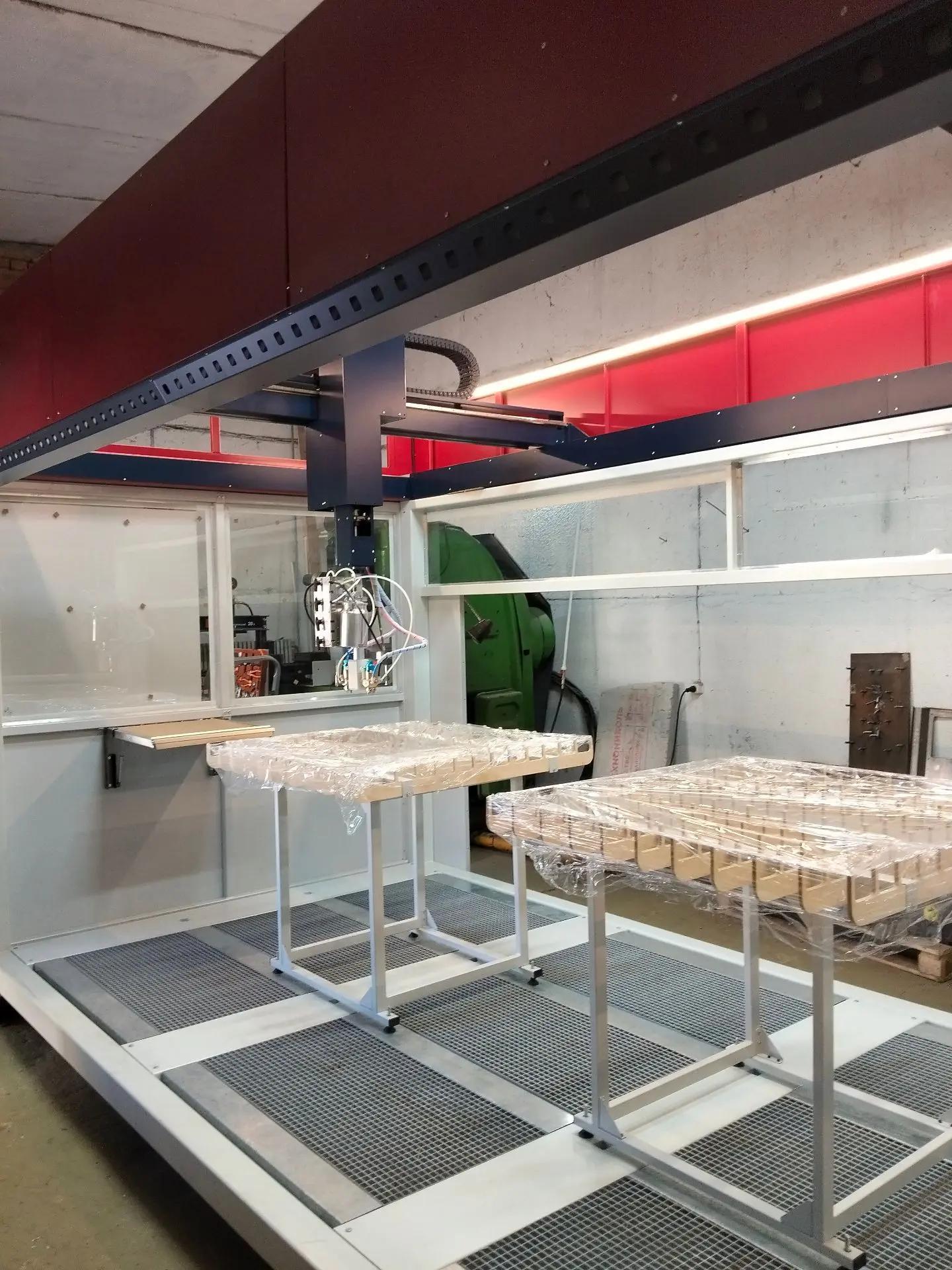

- Портал и распылителиПортал и узел краскораспылителей внутри машины.
Покупка у производителя
Наличие, поставка и запуск
- Наличие и срок передачиНаличие базовой комплектации у производителя в Омске подтверждаем при подготовке предложения. Подготовка под ваши требования — до 3 месяцев, в зависимости от сложности и функционала. Исполнение и дату передачи фиксируем в КП и договоре.
- Пусконаладка включенаМонтаж и пусконаладочные работы уже включены в стоимость. Требования к подготовке участка, воздуху, вентиляции и организации запуска озвучиваем в договоре или требованиях.
- Доставка силами покупателяПокупатель организует перевозку оборудования. Согласуем порядок передачи, погрузки и размещения машины на производстве.
Для действующего производства
Интеграция в существующую линию
Astra Spray 4000 может использоваться для замены оборудования на участке нанесения. Совместимость проверяем по компоновке линии, способу подачи изделий, производственному циклу и интерфейсам управления.
- Что проверим перед заменой
- Размеры и такт изделий;
- загрузку и выгрузку;
- фиксацию;
- связь с соседними операциями;
- требования к воздуху и вентиляции.
- Как оцениваем качествоСогласуем траекторию, угол, воздушное давление и подачу под материал и геометрию. Критерии приёмки покрытия определяем по вашему изделию и технологии.
До заказа
Ответы на вопросы о выборе
Ответы на вопросы о выборе
Дверной комплект Astra Spray 4000 под ключ: робот, две системы подачи ЛКМ — навесные бачки и нагнетательный бак, модуль переворота и пусконаладка. Вытяжка оплачивается отдельно, доставку организует покупатель. Точный состав фиксируется в коммерческом предложении и договоре.
Да. Робот автоматизирует нанесение покрытия, а оператор отвечает за:
- загрузку;
- контроль процесса;
- подготовку материала;
- обслуживание.
Модуль удерживает полотно за короткие торцы и поворачивает его вокруг продольной оси на 180–365°. Диапазон размеров полотна — от 1500 × 1200 до 3000 × 1200 мм. Допустимые массу, толщину и способ фиксации согласуем по конкретной двери.
Угол краскораспылителей и давление воздуха меняются по программе при переходе от пласти к торцам и рельефу. Воздух регулируется пропорциональным клапаном SMC. Вариант системы подачи материала выбирается под технологию.
Водяная завеса и вытяжная вентиляция согласуются отдельно под используемые ЛКМ, объём нанесения и условия участка. В цену дверного комплекта вытяжка не включена. Требования к чистой зоне и воздухообмену уточняем до поставки.
Наличие базовой комплектации подтверждаем при подготовке предложения. Подготовка под ваши требования — до 2 месяцев, в зависимости от сложности и функционала. Пусконаладка входит в дверной комплект. Перевозку организует покупатель; порядок передачи, погрузки и подготовки участка фиксируем в договоре.
Нужны:
- геометрия полотна;
- материал;
- количество слоёв;
- программа нанесения;
- межслойные операции.
Оборудование с ЧПУ для окраски межкомнатных дверей
Пятиосевой робот для покраски дверных полотен автоматизирует распыление покрытия на пласть, торцы и рельеф. Для производства межкомнатных дверей согласуем подготовку поверхности, грунтование, нанесение эмали или лака и двустороннюю обработку. В каталоге оборудования для нанесения покрытий можно сравнить применения Astra Spray 4000; конфигурацию дверного участка рассчитываем по изделию, ЛКМ и полному циклу.
